1) Contactor/contactor auxiliar
2) Bloque de contactos auxiliares de montaje latera
3) Enclavamiento mecánico
4) Bloque de contactos auxiliares de montaje frontal
5) Bloque temporizador electrónico
6) Bloque antiparasitario
7) Bloque retención mecánica
8) Bloque temporizador neumático
9) Relé térmico

Líneas de contactores y relés térmicos de GE Industrial Solutions

Las líneas de contactores y relés térmicos han sido desarrolladas integralmente para comando y protección de motores, maniobras eléctricas de baja tensión y automatismos en general. La gama abarca aplicaciones tripolares y tetrapolares desde cuatro hasta 450 kilowatts y mil volts, y cuenta con una amplia variedad de accesorios tales como contactos auxiliares, bloques temporizadores o enclavamientos, presentes en lo sautomatismos más exigentes.

Datos técnicos

Circuito de mando: corriente alterna hasta 690 volts, y continua hasta 440
Numeración de bornes según EN 50005 y EN 50012
Sistema de fijación para montaje rápido y simple por colocado sobre riel DIN
Bornes protegidos contra contactos accidentales según VDE 0106 T.100, VBG4
Bobina con tres terminales
Posibilidad de montaje de bloques de contactos auxiliares instantáneos frontales y/o laterales, temporizados, retención mecánica, grado de protección IP 20 para CL00-CL02, IP 10 para CL25-CL10
Número máximo de contactos auxiliares: cuatro para CL00-CL25, seis para CL03-CL45 y ocho para CL06-CL10

Relevos térmicos para las líneas CL y CK

=======================================================================

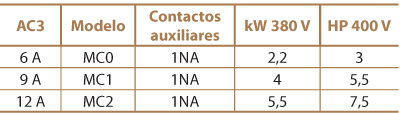

Minicontactores serie M, tripolares, mando en corriente alterna	Contactores serie CL, tripolares, mando en corriente alterna	Contactores serie CK, tripolares, mando en corriente alterna/continua
