Instalaciones | Un caño "compósito" para el pilar de la acometida aérea de un suministro eléctrico en baja tensión



Juan Carlos Arcioni y Daniel Horacio Leuzzi
IRAM

Se estudia el ensayo de flexión del caño ‘compósito’ (plástico, acero, plástico) de la norma IRAM 2477 (en estudio en 2016 y 2017). Esta nota técnica puede servir para la elección de un acero al carbono (IRAM COPANT) que pueda ser apto para fabricar el alma de acero del caño compósito (“caño pilar”, según la jerga técnica).

Envolturas y canalizaciones de material aislante o aislados

La reglamentación de la Asociación Electrotécnica Argentina AEA 95150 para la ejecución de instalaciones eléctricas de suministro y medición en baja tensión especifica que el pilar de conexión no contenga partes metálicas sin aislar accesibles que formen parte de la instalación de acometida y conexión eléctrica de baja tensión.
Es por ello que también dicha reglamentación indica que los alojamientos de los equipos de medición, seccionamiento y protección deberán estar construidos con material sintético aislante autoextinguible, como así también que las cañerías a la vista deberán ser de material sintético aislante o metálicos aislados (exterior e interiormente) para una tensión nominal mínima de un kilovolt (1 kV).
La AEA 95150 establece que las especificaciones técnicas que indican las dimensiones, características constructivas, prestaciones y los correspondientes ensayos de tipo a realizar estos elementos son potestad de las empresas distribuidoras de energía.
Dadas las propiedades intrínsecas de los materiales utilizados según este evolucionado criterio de seguridad eléctrica en vía pública, es imposible que ocurran contactos fortuitos con sus lamentables consecuencias, y esto sin necesidad de depender de la calidad de una puesta a tierra (no de la ejecución de sus permanentes controles para detectar el deterioro de esta puesta a tierra en función del tiempo).

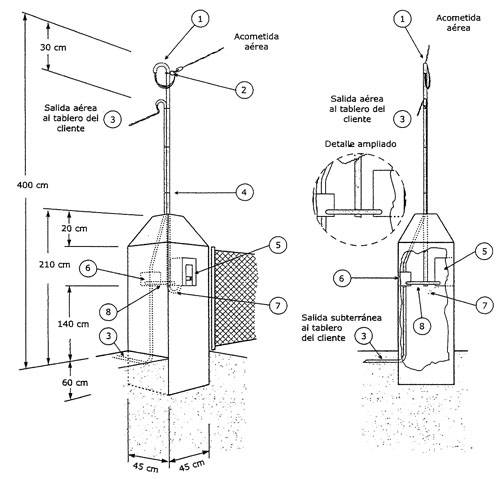

Figura 1. Acometida aérea, tarifa T1 de Edenor. Pilar de mampostería con el caño pilar

1. Caño cilíndrico de retención del tipo doblemente aislado (aislado interior- y exteriormente), de marcas homologadas. Con curva de 180 grados. Diámetro interior de 32 milímetros.
2. Grapa de sujeción
3. Salida del tablero principal al tablero seccional del cliente o alternativa aérea subterránea
4. Abrazadera
5. Caja de material sintético para alojar medidor trifásico y protección, de marcas homologadas.
6. Tablero principal del cliente de material sintético, ubicado a no más de dos metros de la caja de medidor y con las protecciones indicadas en esquema unifilar. En exterior o intemperie, con tapa externa que asegure el grado de protección mínimo IP 549, y contratapa interna que cubra bornes y conexionado.
7. Caño rígido de PVC, diámetro de 1,5 pulgadas (IRAM 62386-1 y -21) en forma de “U”, más conector de entrada a caja para caño rígido de PVC de 1,5 pulgadas de diámetro.
8. Caño sintético para vincular la caja de medidor trifásico con el tablero principal. Diámetro exterior de veinticinco milímetros (IRAM 62386-1). Con cables (IRAM NM 247-3) a colocar por el cliente (dejar cincuenta centímetros de cable en la caja del medidor). Nota: el pilar deberá estar a una distancia mínima de treinta centímetros del gabinete de gas.





Ensayo de flexión del caño compósito (5.1.7 de IRAM 2477)

Procedimiento (5.1.7.1)

a) El caño se debe colocar en posición vertical, emprotrado a una base, de modo tal que queden 2,5 metros de altura libre del caño a ensayar (figura 2).
b) Mediante un mecanismo adecuado (figura 2a), se debe aplicar una carga de quinientos newtons (500 N) a cien milímetros (100 mm) por debajo de la cima o del borde superior del caño, en dirección horizontal, es decir, a noventa grados (90°) del eje vertical del caño. Dicha carga se debe aplicar en forma uniformemente creciente, hasta alcanzar los quinientos newtons en un tiempo de treinta más/menos tres segundos (30 s ± 3). La carga total se debe aplicar en incrementos sucesivos del veinte por ciento de la carga total, cada uno de esos incrementos debe durar seis más/menos 0,6 segundos (6 s ± 0,6). (Figura 3).

Figura A1 del Anexo A.
Rm = f (Rp0,2) para los aceros al carbono IRAM 1020 a 1038

c) La carga máxima de quinientos newtons se debe aplicar durante un tiempo de dos minutos más/menos diez segundos (2 min ± 10 s) y luego de transcurrido ese tiempo, se mide la flecha de la deformación en la cima. La lectura de esa flecha se debe efectuar después de transcurridos los dos minutos, como mínimo, que se alcanzó la carga máxima. La flecha máxima producida durante el tiempo de la aplicación de la carga de quinientos newtons debe ser como máximo del quince por ciento (15%) de la altura libre del caño ensayado (figuras 2 y 3).
d) Una vez retirada la carga, se mide la eventual flecha residual, quince minutos después de que se redujera a cero la carga aplicada (figura 2c).

Requisitos (5.1.7.2)

Una vez terminado el ensayo de flexión, se considera que el caño aprobó el ensayo, si no presentan roturas, fisuras, desprendimientos o daños de cualquier naturaleza.
Se debe comprobar que la deformación permanente del caño ensayado no produjo una flecha residual que exceda el cinco por ciento (5%) de la flecha máxima alcanzada durante el ensayo de flexión antes descripto.

Flexión del caño de acero en caso de que los datos sean De: 47 milímetros, Di: 42 milímetros y e: 2,5 milímetros

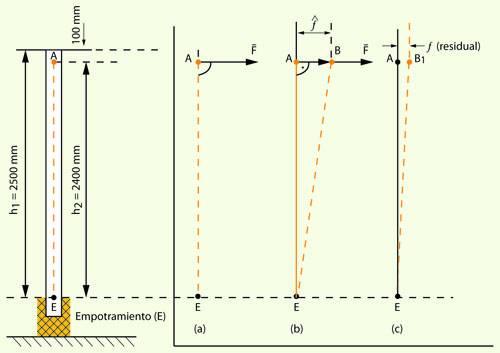

Figura 2.
Ensayo de flexión del caño compósito (IRAM 2477), siendo (a) aplicación en A de la fuerza flexora F, (b) en AB: la flecha máxima f con F aplicada, (c) en AB1, la flecha residual con F igual a cero | Figura 3.
Función f(t) de la carga mecánica flexora F del caño compósito, siendo ti el tiempo de aumento de la carga para alcanzar cada incremento del veinte por ciento de Fmax igual a cien por ciento

Momento de inercia de la sección flexionada del caño de acero

J = π/64 (De4 – Di4) = π/64 (474 - 424)
= π/64 (4.879.681 – 3.111.696)
= π/64 (1.767.985) = 86.786 mm4

Flecha máxima (fmx): l = h2 = 2.400 milímetros

fmx = (F • L3)/3EJ = [500 N (2.400 mm)3]/[3 x 210.000 (N/mm²) 86.786 mm4]
= [6,912 x 1012]/[5,467518 x 1010]
?∴ fmx = 126,4 mm calculada {N x mm³/[(N/mm²) mm4]} = mm

fmx referida al máximo admisible: fmx = (126,4 mm/375 mm) 100 = 33,7%
fmx referida a 2.500 mm: fmx = (126,4 mm/2.500 mm) 100 ?≅ 5,1%

Flecha residual teórica (fres)

fres = 5% x 126,4 mm = 6,32 mm

Esfuerzo cortante máximo del caño de acero por flexión (σfmx) con la carga F = 500 N flexora cuando está aplicada en A (figura 2)

fmx ?≅ (10 Mfmx x De)/(De4 – Di4)

siendo Mfmx = F x l = F x h2 = 500 N x 2.400 mm
= 1200.000
= 1,2 x 106 Nmm
De = 47 mm; Di = 42 mm
De4 – Di4 = 1.767.985 mm4
σfmx = [10 x (1,2 x 106 Nmm) x 47 mm]/1.767.985 mm4 = 319 (N/mm²)

Este esfuerzo ocurre en la sección transversal del caño de acero correspondiente al punto E del emprotramiento (ver figura 2).

Elección de un acero IRAM al carbono para el alma de acero del caño compósito

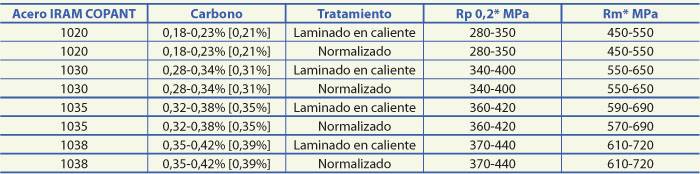

Tabla A1. Aceros al carbon IRAM 1020, 1030 , 1035 y 1038 para construcciones mecánicas
* Rp0,2: tensión de tracción correspondiente al alargamiento no proporcional del 0,2% (por fluencia)
* Rm: resistencia a la tracción (estática)

En la tabla A1 del anexo A hemos tabulado los aceros IRAM 1020, 1030, 1035 y 1038 con sus contenidos de carbono y sus características mecánicas Rp0,2 y Rm. Hemos realizado el análisis matemático de regresión lineal (ADRL) de los ocho pares de valores (x = Rp0,2; y = Rm) de la tabla A1. Así obtuvimos la función:
Rm = f (Rp0,2) ≅ 1,714 Rp0,2 - 33

con un coeficiente de regresión lineal r = 0,995. En la figura A1 representamos Rm = f (Rp0,2). Antes ya calculamos el esfuerzo cortante máximo en el caño de acero (del caño compósito CC) que ocurre en la sección transversal del caño de acero que pasa por el punto E del empotramiento (figura 2). Obtuvimos el valor
σfmx = 319 N/mm² = 319 MPa

Entonces, el acero al carbono del caño de acero del CC tendrá que ser el acero IRAM COPANT 1035 con un tratamiento tal que sean Rp0,2 = 400 MPa (mínimo) y Rm = 650 MPa (mínimo). De esta manera, podremos estimar que se tiene un cierto coeficiente de seguridad k, que es:

k = Rp0,2fmx = 400 MPa/319 Mpa = 1,25

para prever que el esfuerzo cortante máximo σfmx no produzca un posible comienzo de fluencia del caño en el punto E (figura 2).

Anexo A

Estudio de los aceros al carbono IRAM para caño de acero del CC (aceros IRAM COPANT).

Bibliografía

  1. Arcioni, Juan Carlos, Memorandum de estudio técnico del esquema A de la norma IRAM 2477:2016, “Caño compósito para el pilar de conexión eléctrica domiciliaria de baja tensión (3 x 380/220 V, 50 Hz)”, IRAM, Buenos Aires, 2017
  2. González Arias, Antonio, Laboratorio de ensayos industriales, metales, Buenos Aires, Litenia, 1997
  3. IRAM. Aceros para construcciones mecánicas – Hojas de características, Buenos Aires, Circa, 1981
  4. Montenegro, Ricardo, “Evolución del criterio de seguridad en instalaciones eléctricas”, en Ingeniería Eléctrica, Editores, Buenos Aires, octubre 2015
