Motores eléctricos trifásicos

PDF del artículo
Parte 9: Alimentación según la reglamentación
La Reglamentación para la ejecución de instalaciones eléctricas en inmuebles (RIEI) AEA 90364, en su parte n.º 5, titulada “Elección e instalación de los materiales eléctricos”, en su capítulo n.º 55 “Otros materiales eléctricos”, y en el ítem 558 “Motores y sus circuitos de alimentación”, tratan el tema abordado en los artículos que se vienen desarrollando. En lo que sigue, se ampliarán algunos conceptos y recomendaciones importantes.
Introducción
El tratamiento de los temas que hacen a las instalaciones eléctricas o a ciertas cargas de ellas, necesariamente debe contemplar los aspectos que se indican en el citado RIEI. En el caso de los motores eléctricos, lo hace través de los siguientes ítems:
  • 558.1. Condiciones generales de instalación
  • 558.2. Conductores de alimentación
  • 558.3. Protección contra sobreintensidades
  • 558.4. Protección contra la falta de tensión
  • 558.5. Condiciones de arranque de los motores respecto a la instalación
Es necesario tener en cuenta que la idea es que esta serie de notas tienen por objeto hacer llegar consideraciones netamente prácticas y generales que puedan ayudar a la realización de trabajos en forma correcta. Es así que de los ítems reglamentarios que se mencionaron solo se hará referencia a los que están estrictamente relacionados con los motores eléctricos trifásicos y, como siempre he mencionado, si el lector tuviera otras expectativas sobre el tema, deberá recurrir al texto completo de la RIEI y a la bibliografía específica.
Desarrollo
Caída de tensión en bornes admisible
El 5% durante el funcionamiento normal y el 15% durante el período de arranque.
Alimentación de un solo motor
Los cables de alimentación deberán estar dimensionados para una intensidad de corriente eléctrica no inferior al 125% de la nominal.
Tablero eléctrico
En el circuito de FM del motor o de cada uno de los que se alimenten desde un tablero eléctrico deberá contar con un dispositivo del tipo seccionador para que su accionamiento pueda bloquearse mediante un candado en la posición de abierto.
Operación
Cuando la operación de puesta en marcha y parada se pueda hacer en forma automática o no a la vista del tablero eléctrico, se deberá instalar un seccionador-interruptor en las cercanía del motor eléctrico trifásico de modo que se pueda abrir el circuito de comando a los fines de realizar alguna inspección o mantenimiento. El dispositivo deberá contar con alguna disposición mecánica que permita el bloqueo mediante candado en la posición de abierto. De existir situaciones particulares, estas deben ser analizadas.
Alimentación a más de un motor
En este caso, los cables de alimentación deberán estar dimensionados para una corriente eléctrica no menor al 125% de la intensidad nominal del motor eléctrico trifásico de mayor potencia, más la intensidad nominal de todos los demás. De existir algún tipo de enclavamiento para impedir el arranque simultáneo, se deberá considerar, no el total, sino la cantidad que lo hace en un mismo tiempo.
Alimentación de cargas combinadas
Cuando se trata de MET más otro tipo de consumo el cable debe ser capaz de conducir una corriente eléctrica no menor a la suma del 125 % de la corriente nominal del ME dé mayor potencia, más la intensidad nominal de todos los demás receptores afectando a dichas cargas y motores de una factor de simultaneidad, si corresponde adecuadamente calculado.
Protecciones contra sobreintensidades
Los cables de circuitos, los motores eléctricos trifásicos y el aparato de control deben protegerse considerando las posibilidades de sobrecargas durante la marcha o el arranque. Las características de los elementos de protección estarán de acuerdo con las de los motores y, por ende, de las condiciones de servicio previstas. Se recomienda consultar las indicaciones dadas por el fabricante.
Protección contra cortocircuitos
Los circuitos de FM y control deberán contar con las respectivas protecciones por cortocircuito, que emplearán los dispositivos más convenientes de acuerdo a cada situación (No mencionadas específicamente en la RIEI).
[Nota: Debe entenderse que estas son consideraciones generales y exigencias mínimas dadas por la RIEI que no invalidan la técnica de la protección específica de los motores eléctricos estudiada habitualmente de acuerdo a lo fijado por las normas IRAM y/o IEC].
Protección contra la falta de tensión
Se deberá hacer con un dispositivo de corte automático, considerando que se pueden dar dos situaciones. Una vez que haya actuado y la tensión se haya restablecido, el motor puede a) no volver a arrancar por sí mismo, o b) volver a conectarse automáticamente. La determinación de la adopción de uno u otro tipo se relaciona con el riesgo que pueda implicarle al operador un arranque intempestivo.
Condiciones de arranque de los motores respecto a la instalación
En el caso de que la alimentación provenga de una red pública de distribución de baja tensión, la corriente eléctrica de arranque de cualquier motor eléctrico trifásico (o conjunto de ellos), incluyendo la carga previa de la instalación eléctrica, no deberá demandar en total una corriente eléctrica superior al 40% de la corriente eléctrica máxima simultánea contratada. Esta última corriente eléctrica se calcula a partir de la potencia activa (en kilowatts) contratada a la compañía distribuidora utilizando un coseno de fi de 0,85.
Cuando el usuario disponga de una SET o su suministro sea mediante un generador propio, quedará a cargo del proyectista estudiar los límites de potencia de los motores eléctricos trifásicos con arranque directo que la instalación eléctrica puede soportar sin perturbar el resto de los consumos y sin impedir el arranque adecuado del motor en cuestión.
Comentario final
La presente nota está basada en la RIEI y comprende los aspectos que hacen a los motores eléctricos trifásicos, específicamente cuando se trata de reemplazar uno existente, lo cual exige una revisión de la forma constructiva y funcional del motor en sí y de la instalación eléctrica que lo alimenta.

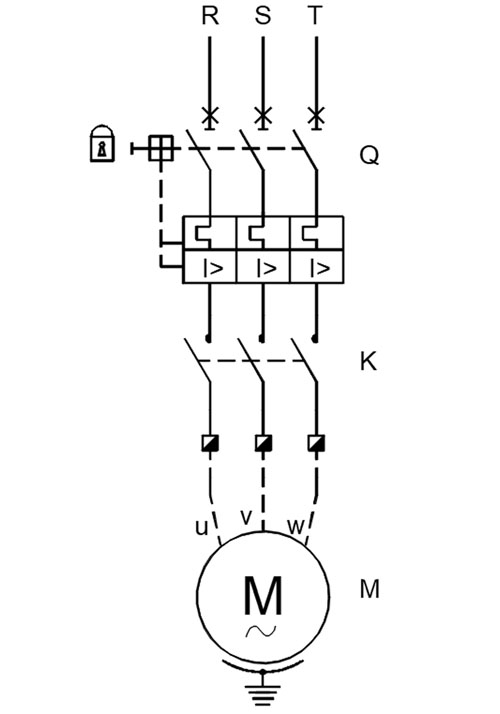

Circuito de FM con bloqueo
Guarda motor con accesorio par bloqueo

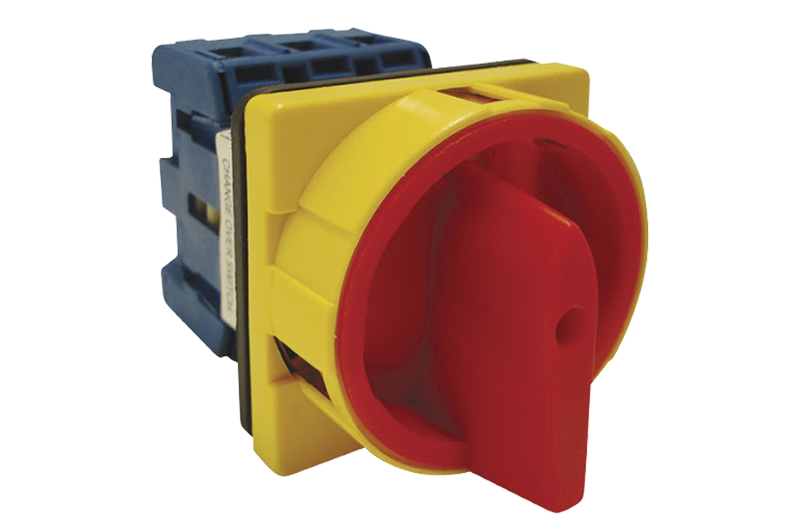

Seccionador con dispositivo para bloqueo

Bibliografía
  1. Sobrevila, Marcelo A., Máquinas eléctricas, Librería y Editorial Alsina
  2. Sobrevila, Marcelo A., Accionamientos, Librería y Editorial Alsina
  3. Sobrevila, Marcelo A., Farina, Alberto L., Instalaciones eléctricas, Librería y Editorial Alsina
  4. Ingeniería Eléctrica, Editores SRL.
